A probléma és a feladat
Az Eco-Cranes feladata a következő megoldás kialakítása, illetve szállítása volt: egyfőtartós felülfutó híddaru, valamint darupálya. A rendszert a megadott teherbírásokhoz, a csarnok fesztávjához, a szükséges hosszirányú mozgási úthoz kellett igazítani. A műszaki kialakításnál a mozgatandó teher, a rendelkezésre álló tér, a szükséges mozgási tartomány és a fogadószerkezet adottságai együttesen határozták meg a megoldás fő paramétereit.
A gyártási környezet
A megrendelő fő tevékenységi területe: járműipar.
A híddaru a munkaterület felső zónájában mozog, ezért a terhet a csarnok szélességi és hosszirányában is elérhetővé teheti. A kialakításnál a teherbírás, a fesztáv, a pályahossz, az emelési magasság, a használati gyakoriság és a csarnok tartószerkezete egymással összefüggő műszaki szempont.
A megoldás

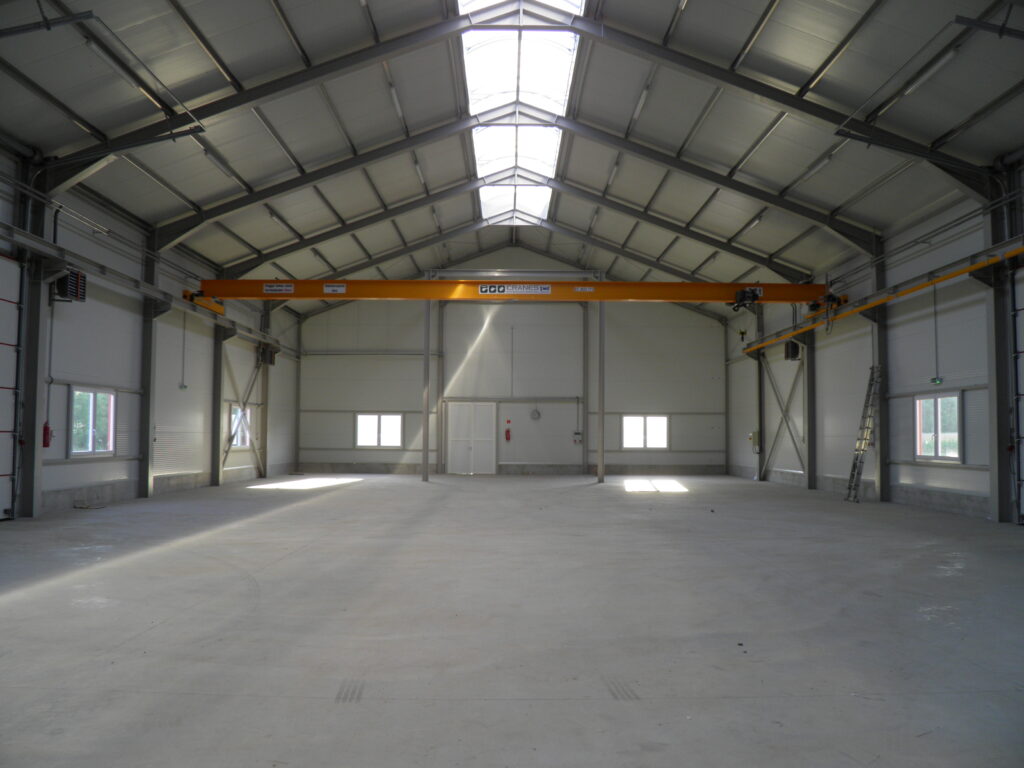

- Fő megoldás: egyfőtartós felülfutó híddaru, darupálya
- Névleges teherbírás: 3,2 t
- Fesztáv: 17 m
- Darupálya vagy pályahossz: 14,4 m
A daru és a darupálya együtt alkotja a mozgási rendszert. A főtartó mentén végzett keresztirányú mozgás és a darupályán történő hosszirányú haladás határozza meg a kiszolgálható területet. A végállások, a megközelíthetőség és a karbantartási hozzáférés a rendszer kialakításának része.
A rendszer használhatóságát a névleges adatok mellett a teher megközelíthetősége, a kezelő munkaterülete, a véghelyzetek és a karbantartási hozzáférés is meghatározza. Ezeket a berendezés és a környező technológia kapcsolatában kell kezelni.
A rendszer előkészítésénél a névleges teher mellett a daru önsúlyát, a futóművek kerékterhelését, a pálya megtámasztását és az épületszerkezet teherfelvételét is össze kell hangolni. A horog felső és oldalsó megközelítése, az áramellátás vezetése, a vezérlés módja és a tervezett üzemi ciklus egyaránt befolyásolja, hogy a daru a kijelölt munkapontokat ténylegesen elérje.
A berendezés akkor illeszkedik jól a munkafolyamathoz, ha a kezelő biztonságosan eléri a vezérlést, a teher útja akadálymentes, és a fel- valamint lerakási pontokon rendelkezésre áll a szükséges hely. Ezek a gyakorlati szempontok a névleges műszaki adatokkal együtt értékelendők.
Milyen problémára ad választ?
A megoldás arra ad választ, amikor a csarnokon belül nagyobb munkaterületet kell kötött, jól meghatározható emelési útvonallal kiszolgálni. A felső pályán mozgó daru nem foglal állandó padlószinti közlekedősávot, ezért az emelési feladat összehangolható a gyártási és logisztikai útvonalakkal.
